多次脈沖電纜故障測試儀是意聯電氣在智能電纜故障測試儀的基礎上，自主研發的又一新型電纜故障測試系統。該系統采用新的弧反射技術，利用RCS算法，進行故障點位置的自動搜索，達到快速預定位，解決了用戶對“復雜難懂的波形”不易讀懂這一難題。該系統主要由電纜故障測試儀主機、多次脈沖產生器、路徑信號發生器、路徑/故障定位儀、一體化高壓發生器組成。
多次脈沖電纜故障測試儀主機和多次脈沖產生器用于測量電纜全長及故障距離；路徑信號發生器和路徑/故障定位儀用來確定埋地電纜的路徑、埋設深度以及故障點的精準位置；一體化高壓電源產生直流沖擊高壓，為脈沖電容充電，使電纜故障點擊穿放電，配合定位儀精準定位故障點；一體化高壓發生器內置電容及高壓放電裝置，現場無需接線，主動自動可控放電。
整套測試系統廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門保障安全供電的必備設備。
特性及關鍵技術參數

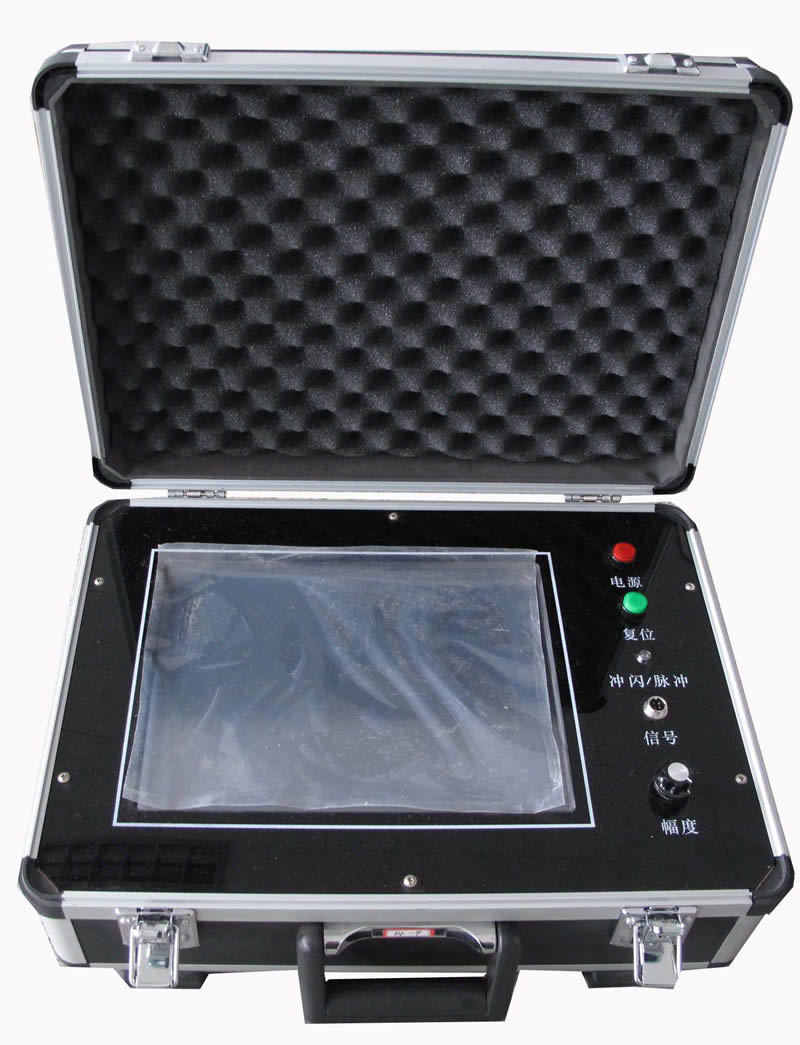

電纜故障測距儀：
顯示方式：大屏幕電容觸摸
操作方式：win8操作系統。
故障預定位測試方法：低壓脈沖法；高壓沖閃取樣法;弧反射法（多次脈沖法）
軟件支持6波形同屏疊加對比，容易發現隱含故障點
一鍵測距——無需分析波形，只需點擊自動測距按鈕，直接得到電纜全長和故障距離
可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障
可測試鐵路通信控制電纜、電力電纜的各類故障
可測量長度已知的任何電纜中電波傳播的速度
可測量電纜故障故障性質、測試電力電纜埋設路徑、埋設深度及故障點精準位置
采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz（自適應脈寬）
測試zui長電纜：100km
測試zui短電纜(盲區)：無盲區
測試誤差：系統相對誤差±1%
精準定點誤差：±0.2m
供電方式：220V或內置鋰電池
待機時間：連續使用6小時左右
遠程服務支持：可以通過手機wifi上網連接公司服務器，實現遠程在線測試
工作環境溫度：-20℃～+40℃，相對濕度：RH≤85%（25℃）
外形尺寸：393mm X 261mm X 122mm
重量：<5Kg
多次脈沖產生器：
無需額外供電，方便實用、安全可靠。
zui高沖擊電壓40KV。
內置沖閃測試法。無需額外取樣器。
路徑信號發生器：
信號頻率：12KHz正弦信號。
zui大發射功率：Pmax=20W。
發射效率：η=98%。
LED實時輸出功率監測,有利于判斷接線是否良好，確保路徑信號成功發射！
發射機保護：過壓保護及短路保護，允許發射線長時間短路。
輸出功率等級：12級。
適配阻抗范圍：4Ω~2ΚΩ。
供電方式：19V 4A電源適配器。
路徑/故障定位儀（路徑接收部分）：
接收路徑信號：12KHz正弦信號。
接收靈敏度：-90dBmW。
路徑尋側方法：峰值法、谷值法（面板上一鍵切換）。
測深方法：45度角法。
路徑信號指示：十級LED強度指示及蜂鳴提示音。
供電方式：9V單節堿性干電池。
路徑/故障定位儀（故障定位部分）：
獨有的數字信號處理技術，在極短時間內準確測量瞬時聲場強度，然后穩定顯示，減少測試人員的疲勞感。
磁信號接收精準，充分利用沿線磁信號做故障點導向信號，放電實時顯示，明顯提高故障定點效率。
高靈敏度、低噪聲，聲場靈敏度-97dBmW；磁場靈敏度-80dBmW。
極低功耗，單節9V堿性干電池可用4-5小時。
高壓放電同時可以粗測電纜路徑，明顯提高故障定點效率。
配套的定點傳感器具有低噪聲、高靈敏度、防水特性。
一般測試流程
步驟1 電纜端頭處理與絕緣測試
a) 將故障電纜始端及電纜終端從接線端子上面拆掉。電纜上不要留有任何負載及互感器。
b) 電纜始端的鎧裝從接地體上拆開，電纜終端的鎧裝不改動。
c) 將電纜始端和電纜終端A、B、C三相距離大地之間以及各相之間保持10厘米以上的安全距離。
d) 用絕緣表測試各A、B、C三相的絕緣情況，對絕緣情況作好記錄。
步驟2 故障預定位
a) 用低壓脈沖法測試電纜全長。
b) 用多次脈沖法或高壓沖閃法測試電纜的故障點到始端的電纜長度。
步驟3 故障電纜路徑尋測
電纜始端接路徑信號發生器發射路徑信號，然后用路徑/故障定位儀尋找電纜的路徑。詳見第三章。
步驟4 故障點精準定位
由步驟2和步驟3的結果會得到故障點的大致位置。保持電纜始端持續脈沖放電，到故障點所在的大致位置處，沿電纜正上方定位故障。
