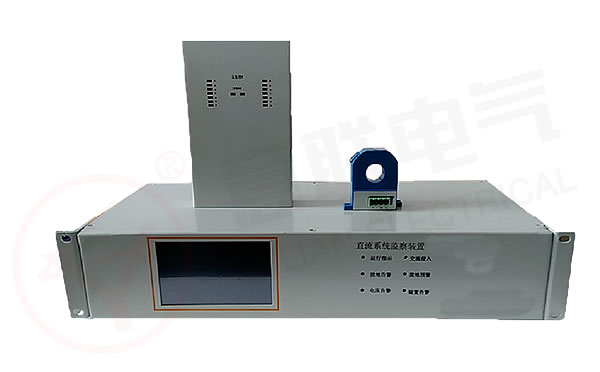

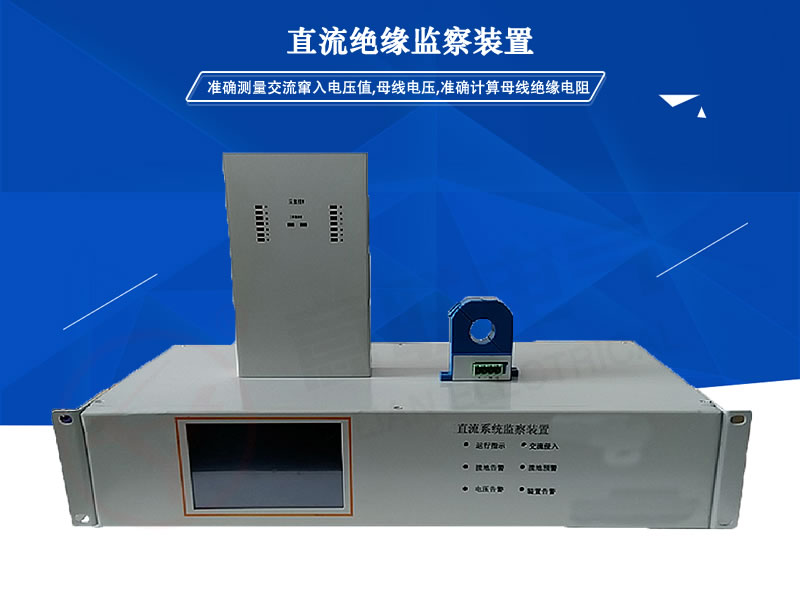

YL-DIM直流絕緣監察裝置

▍  簡要說明 　↴

▍  功能特點 　↴

　★ 　當直流系統發生下列故障時，本產品應能迅速、準確、可靠動作，發出絕緣故障報警信息：

　　a)　單極一點接地及絕緣降低；
　　b)　單極多點接地及絕緣降低；
　　c)　兩極同支路同阻值接地及絕緣降低；
　　d)　兩極同支路不同阻值接地及絕緣降低；
　　e)　兩極不同支路同阻值接地及絕緣降低；
　　f)　兩極不同支路不同阻值接地及絕緣降低；

　★ 　當直流系統對地絕緣電阻小于等于預警值時，本產品可準確預警并自行啟動支路選線功能。

　★ 　當直流系統母線電壓異常，正負母線對地電壓偏差過大時，本產品可準確報警，報警門限值可設定。

　★ 　直流互竄告警：當直流系統發生直流互竄故障時，本產品能發出直流互竄故障告警信息，并準確選出故障支路。

　★ 　交流竄電告警：本產品可監測交流竄入，設定交流竄入門限報警值。當直流系統發生有效值超過報警值的交流竄電故障時，本產品能發出交流竄電故障告警信息，并顯示竄入交流電壓的幅值，選出交流竄入的故障支路。

　★ 　電壓偏差補償功能：當直流系統正負母線對地電壓的比值超出保護誤動風險因數1.222時，產品應能通過對地電壓偏差補償橋使直流系統對地電壓恢復到平衡狀態。

　★ 　直流絕緣監察裝置具有自檢功能，每天早晨9:00，裝置自動啟動自檢功能，無需定期校驗，即可隨時發現裝置的以下各種故障并給出報警，也可減少運行維護成本。
　　a)　平衡橋電阻開路；
　　b)　檢測橋電阻開路；
　　c) 　通訊中斷；
　　d)　選線模塊斷開；
　　e)　互感器斷開；

　★ 　直流絕緣監察裝置具有以下多種啟動方式啟動檢測橋，實時測量正負母線對地電壓和正負母線對地絕緣電阻。
　　a)　產品開機自行啟動
　　b)　定時啟動
　　c)　正負母線對地電壓偏差啟動
　　d)　手動啟動
　　e)　斷電啟動；

▍  技術指標 　↴
