YLDL-2016智能型電纜故障測試儀

▍  簡要說明  　↴

　　YLDL-2016智能電纜故障測試儀是陜西意聯電氣綜合考慮電纜故障測試現場狀況以及用戶的實際需求后，利用國內先進技術結合公司自身實力，精心設計制造而出的一款全新的便攜式電力電纜故障測試儀器，其秉承著意聯電氣一貫的“高科技、高精度、高質量”理念，以其測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點，代表著國內很強的電纜測試技術水平。

　　產品別稱：電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀

▍  功能特點  　↴

➣　可測35KV及以下等級所有電纜的高、低阻故障，適應面廣。

➣　儀器采用嵌入式工控機新技術和國際先進的“八次脈沖法”測試技術，同時還具有沖擊高壓閃絡法和低壓脈沖法。

➣　任何高阻故障均呈現簡單的類似低壓脈沖短路故障波形特征，極易判讀。

➣　具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡單明了。測量方法簡單快速。

➣　檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

➣　超高亮度、超大液晶屏作為顯示終端，可在陽光直射的環境中清晰地觀察屏幕波形。儀器具有強大的數據處理能力和友好的顯示界面。

➣　具有手寫板功能，在波形存儲時可以將現場測試的人員、地點及故障特點、測試過程等信息直接手寫輸入到所保存的文檔中。

➣　具有極安全的高壓保護措施。閃測儀器在沖擊高壓環境中不會死機和損壞。

➣　具有標準打印機USB接口。

➣　操作簡單，可靠性高。具有極高的性?xún)r(jià)比。

➣　無測試盲區。

➣　內置聚合物鋰電池電源，可在無電源環境測試電纜開路及低阻短路故障。

▍  技術指標  　↴

➧　12寸工業級計算機控制、觸摸式操作方式；

➧　Windows操作系統，超強的電纜管理系統，自動生成測試報告；

➧　具有測距、測速等功能；

➧　數據采樣速率:60MHz、120 MHz、240MHz；

➧　全自動連續采樣，決不漏掉任何一次放電波形；

➧　測試方法：低壓脈沖法、高壓閃絡法、多次脈沖法

➧　脈沖幅度：400Vpp

➧　脈沖寬度：0.1uS和2uS

➧　測量距離：測試距離：＞60Km

➧　讀數分辨率：0.1m

➧　系統測試精度小于0.5m

➧　測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）三種 （測試低壓脈沖幅度：400Vpp）

➧　脈沖耦合器耐壓:38kVDC

➧　脈沖耦合器發送反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。

➧　具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。

➧　能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。

➧　內置聚合物鋰電池電源：充滿電后可連續工作4小時以上。完全滿足現場測試要求。亦可外接交流電源工作。

➧　八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。

➧　工作條件： 溫度-25℃～+55℃，相對濕度 85%，大氣壓力750±30mmHg。

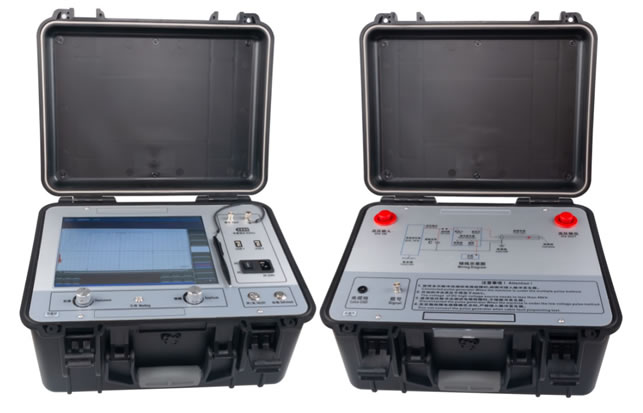

➧　體積與重量： 電纜故障測試儀430×380×220mm-10Kg;  脈沖耦合器     430×380×220mm-10Kg。
