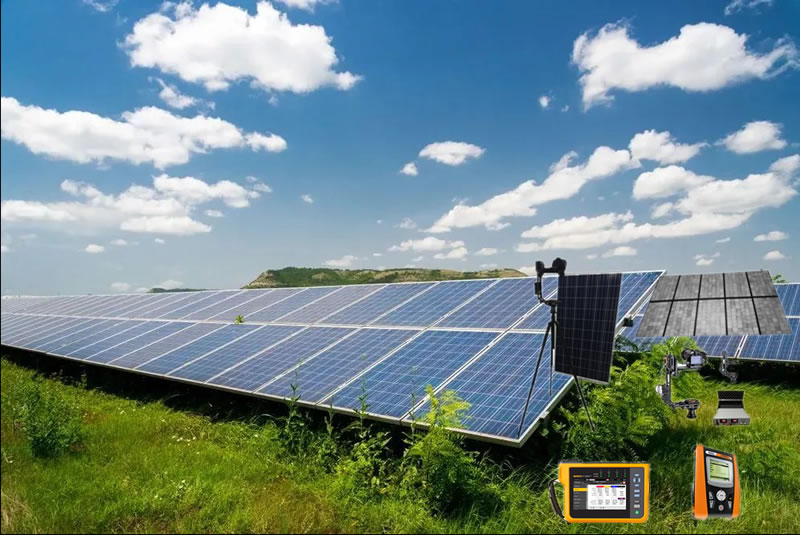

YLGH-101光伏組件綜合測試系統

一、概述：

YLGH-101光伏組件綜合測試系統集成了IV（電流-電壓）特性測試、EL（電致發光）檢測、性能驗證分析、性能驗證及絕緣分析、電能質量評估以及逆變器測試等多項功能。它專為光伏組件的各個方面進行現場測試，旨在為客戶提供全面、專業的一站式解決方案服務。

二、功能特點：

>> IV特性測試（電流-電壓特性測試）：通過對光伏組件進行IV特性測試，系統可以準確測量不同工作點下的電流與電壓之間的關系。這有助于評估光伏組件的效率和性能穩定性，確保其在實際應用中能夠達到預期的電能輸出。

>>  EL檢測（電致發光檢測）：EL檢測技術用于檢查光伏組件內部潛在的缺陷，如裂紋、電池片短路或分離。通過EL圖像，可以清晰地觀察到這些缺陷，及早發現并解決問題，從而提高光伏組件的可靠性和壽命。

>> 性能驗證分析：系統進行性能驗證分析，通過實驗和數據分析來評估光伏組件在不同環境條件下的實際性能表現。這包括在不同光照、溫度和濕度條件下的電能輸出能力，幫助客戶了解其在實際應用中的表現和適用性。

>> 性能驗證及絕緣分析：綜合考慮性能驗證和絕緣分析，系統檢測光伏組件在操作時的絕緣狀態。這種分析不僅關注電氣絕緣的有效性，還關注在潮濕或高溫環境下組件的長期穩定性和安全性。

>> 電能質量評估：系統評估光伏系統的電能質量，包括電流波形、頻率穩定性、諧波和功率因數等。這有助于確保光伏系統產生的電能符合電網接受的標準，避免對電網產生不利影響。

>> 逆變器測試：系統對光伏逆變器進行全面測試，驗證其轉換效率、穩定性和對電網接入的兼容性。逆變器是將光伏模塊產生的直流電轉換為交流電的關鍵組件，測試確保其能夠可靠地將電能輸送到電網中。

三、技術指標：

1.組件（串）的曲線測試

保護導線電阻 RLO

測量量程：0.20 Ω - 2000 Ω，分辨率：0.01 Ω-1 Ω，精度±( 2 % + 2 位 )-±( 5 % + 2 位 )

測試電流：≥ 200 mA (≤ 2Ω + Rcomp)；

測試電壓：4 V DC - 10 V DC；

2.組件（串）的影列、斷柵等

輸出電壓：0~1500V （可調）、精度±1‰

輸出電流：0~5A （可調）、精度±1%

功率：7.5kw

穩定度：±0.05%

上升時間：100ms（滿量程的5%~95%）

動態效應：反應速度1ms，波動±0.75%（負載突變范圍在50%~100%）

3.組件（串）的性能分析

 4.組件（串）的絕緣分析

測試電壓[V]：250, 500, 1000

精度:±(5.0%rdg + 5dgt)

量程 [MW]：0.01 ? 1.99 分辨率 [MW]：0.01

量程 [MW]：2.0 ? 19.9 分辨率 [MW]：0.1

量程 [MW]：20 ? 199   分辨率 [MW]：1

5.組件（串）和逆變器的相關測試

測量項目：各項電壓及電流的有效值、平均值、峰值、頻率、阻抗、各相有功功率、無功功率、功率因數、相角、三相電壓及電流平均值、總有用功率、三相不平衡度等參數，電機扭矩、轉速、電相角

直接輸入：15V、30V、60V、100V、150V、300V、600V、1000V、1500V（峰值因數1.33）；

電流直接輸入量程：10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A（5A板卡
