▍ 產品特點 ↴
直流系統接地是一種易發生且對電力系統危害較大的故障。我公司自主研發設計的便攜式直流接地故障查找儀，能夠適用于任何電壓等級的直流系統接地故障的查找。

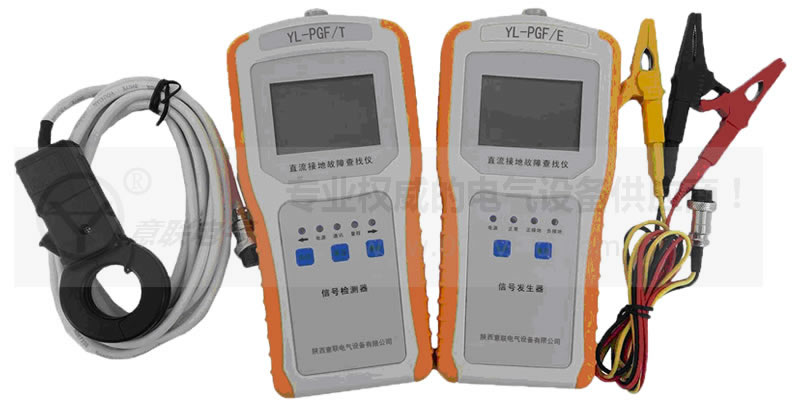

▍ 儀表構成 ↴
▍ 工作原理 ↴
故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。
信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K～500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。
▍ 主要特點 ↴
該儀表采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位。
2) 接地點方向顯示
該儀表具有接地點方向顯示功能，包括：液晶屏顯示、指示燈指示、語音提示三種方向顯示方式，可以快速的處理復雜支路或環路中接地點的定位。
3) 具有絕緣指數顯示功能
絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。
4) 具有波形顯示功能
所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形,其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的提升設備的檢測范圍與檢測精度以判斷的準確度。
5) 多量程轉換功能
儀表具有多量程轉換功能，在測試過程可以轉換不同量程，可以大幅度的提升設備的檢測范圍與檢測精度以判斷的準確度。
6) 操作簡單，使用方便、快速
使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3～6S即可完成一條支路的檢測。
7) 信號發生器與檢測器不受距離限制
在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。
8) 運行安全、可靠
信號發生器是需要接入直流系統之中的，這就對設備的安全性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0～5.0mA 的信號電流，且zui大功率小于0.2W，適用于各類直流系統，對直流系統的安全運行、可靠運行提供了保障。
▍ 技術指標 ↴
系統電壓為24V時： 0 ～10KΩ
2) 檢測信號功率： ≤ 0.2W(信號發生器輸出功率)。
3) 抗對地分布電容值：
對地電容單支路≤8uF，系統對地總電容≤100uF。
4) 適用直流系統電壓：
220V±10%，110V±10%，48V±10%，24V±10%，或用戶提出其它電壓等級。
5) 環境溫度：～35℃～+55℃。
6) 相對濕度：≤95% 。

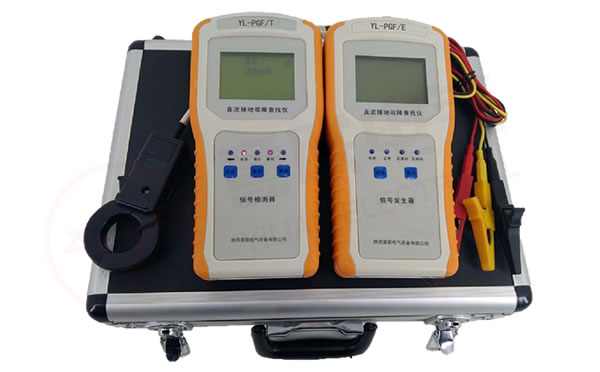

7) 總重量： 3kg（信號發生器、檢測器、配件、鋁合金箱）。
8) 外形尺寸：360㎜x270㎜x100㎜。
