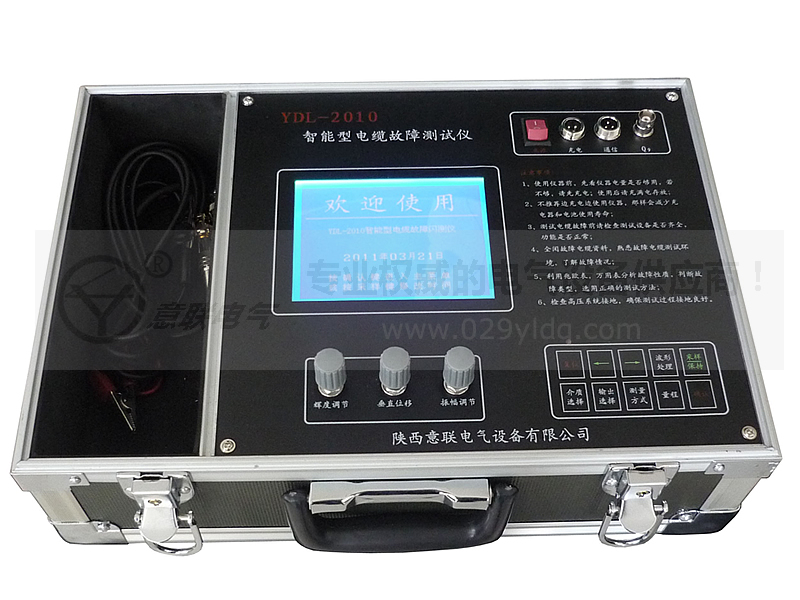

電纜故障測試儀怎么使用
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
為迎接電力工業時代的到來，公司以IT時代的快速發展為契機，徹底摒棄了以往電纜故障測試儀的局限性，開發了此款全新的
電纜故障測試系統。本系統集嵌入式計算機技術、網絡化服務技術、USB通信技術，數字信號處理技術于一身，極大提高了儀器的利用價值及使用的便捷性。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004電力設備專用測試儀器通用技術條件》，該測試系統由測試主機、路徑信號發生器、
路徑/故障定位儀及其它附件構成。
電纜故障測試儀使用操作步驟：
步驟1 將路徑信號發射線有插頭的一端插入路徑信號發生器面板上的“路徑信號”接口。另外一端紅色夾子夾到電纜始端的鎧裝上面（此時電纜始端的鎧裝已經從接地體上拆下），黑色夾子夾到電纜始端附近的接地樁上。
步驟2 通知電纜終端的操作員檢查電纜的“
鎧裝”是否可靠接地。確定可靠接地后方能發射信號。
步驟3 將“路徑功率”旋鈕調到“1”檔位上。
步驟4 插入電源適配器。
步驟5 調節“路徑功率”旋鈕，逐漸增大輸出功率，當輸出功率滿格時，將旋鈕位置再倒退一級，完成路徑信號發射。如果調節到任何一個檔位上輸出都不能滿格，那么讓旋鈕停留在亮燈個數zui多的那個檔位上。
注意：在3檔以上的檔位超出了人體的安全電壓36V。請不要在其它檔位，尤其是較高的檔位上面用手觸及紅黑夾子，謹防觸電！
