【電纜故障定位儀】原理_型號_價格_廠家
| 作者：陜西意聯電氣 | 標簽： 電纜故障定位儀
意聯電氣專業生產電纜故障定位儀的廠家,產品型號豐富,價格合理，專業電測10年,找電纜故障定位儀,選意聯電氣,打造電測精品。

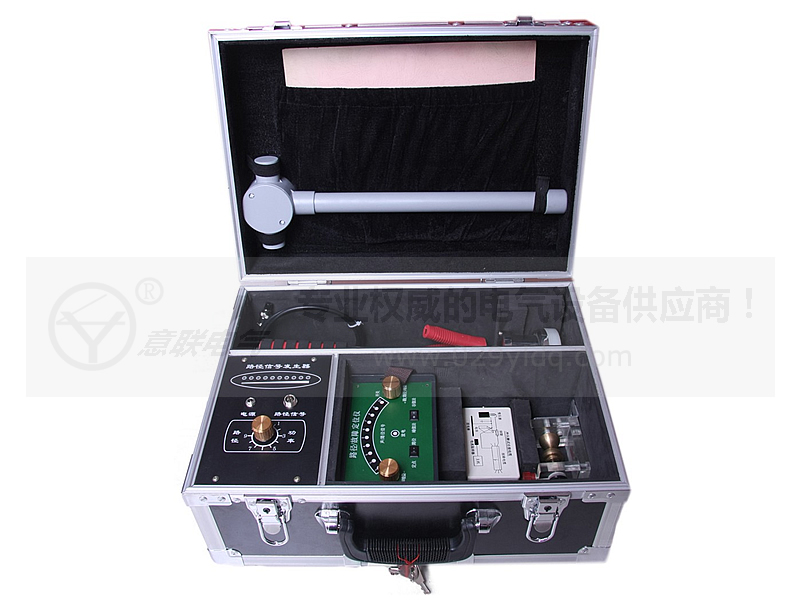

電纜故障定位儀原理
應用“LD-2001電纜故障定位儀”查找地埋電力電纜故障一般要經過以下幾個步驟：
a、分析電纜故障性質并了解故障電纜的耐壓等級及絕緣介質情況。
b、用“LD-2001電纜故障定位儀”之“脈沖法”測試故障電纜的所有相線的長度并校準故障電纜的電波傳輸速度。
c、選擇合適的測試方法，用“LD-2001電纜故障定位儀”進行電纜故障粗測。
d、對電纜故障點進行精測，包括對地埋電纜的走向及深度的查找和故障點的定位。
e、對電纜故障測試結果進行誤差分析(丈量誤差、傳輸速度誤差、判讀誤差、儀器誤差)。
電纜故障定位儀技術指標
a、單片機操作平臺、按鍵式操作方式、微型打印機一體化設計，可隨時打印測試波形及有關內容；
b、系統功能：故障距離測量、故障點定位、傳播速度測試、故障阻值、電纜路徑查找、埋設深度探測等；
c、測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；
d、顯示控制：閃測儀：5.7寸工業級LCD,內置24V/7Ah直流電源，可連續工作6小時；其它為指針表顯示；
e、測試范圍：測試距離：60km，探測深度：2-5m；
f、測量精度：粗測誤差：±10m（juedui值）或1%（相對值），精測誤差：±0.2m（定點、路徑、深度）；
g、采樣頻率：100MHz，小分辨率0.5m（100m/us）
h、采樣方式：全自動連續采樣，決不漏掉任何一次放電波形
i、低壓脈沖：寬度：0.1uS和2uS 幅度：100Vpp
g、輸出功率：路徑功率：100W、沖擊功率：0～400W
k、沖擊高壓：0～35kV
l、短路電流：0～320mA
m、燒穿功率：0～1225J
電纜故障定位儀產品參數
a、工業級5.7LCD顯示--視野角>160°，工作溫度 –25℃～+65℃；
b、單片機集中控制，按鍵式操作方式，抗干擾能力強；
c、具有測距、測速、測阻等功能；
d、微型打印機與主機一體化，可隨時打印測試波形及測試報告
e、全自動連續采樣，決不漏掉任何一次放電波形；
f、測試方法：閃絡取樣、低壓脈沖取樣
g、脈沖幅度：100Vpp
h、脈沖寬度：0.1uS和2uS
i、測量距離：Smax：30km Smin：15m
g、測量誤差：粗測juedui誤差：±10m 粗測相對誤差：±1％(DL/T849.1-2004規定不超過±(1%L+20)m 其中：L為電纜長度)
k、供電方式：內置24V/7Ah直流電源，可連續工作6小時，也可外接AC 220V 50Hz電源
