▍ 簡要說明 ↴

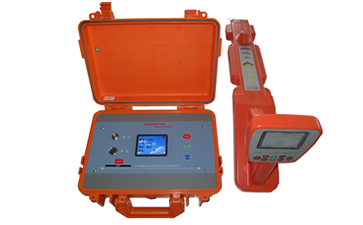

YLDL-2028地下管線探測儀是陜西意聯電氣 新研制的一款新型的多功能管線探測設備，地下管線探測儀不僅可以非常準確地探測管線、管道、電纜、光纜等的地理位置、路徑的走向及埋深，還可以在錯綜復雜的電纜之間準確識別目標電纜，并能夠準確地定位電纜接地故障。作為管線探測領域的集大成者，真正的實現了一機多用，極大地降低了使用成本。
YLDL-2028地下管線探測儀以其優越的性能及靈活方便的檢測方法，廣泛應用于電力、電信、供水、熱力、燃氣、石油、化工、城市公用事業等領域，是施工、驗收、管線檢查的必備工具，為我國相關行業的管線管理水平的提高發揮了積極的作用。
▍ 功能特點 ↴
1、全頻接收功能
▶接收機突破性地實現了全頻接收功能，預設50Hz~200 KHz之間多個主要探測頻率 ，根據現場條件，選用 合理的探測頻率，提高對復雜管線的探測能力 。
2、先進的信號接收技術
▶超高靈敏度的新型接收線圈：動態范圍高達140dB，能夠探測更深的管線和更遠的距離。
3、多種定位方法
▶峰值法：具有強大的抗干擾能力，在密集管線環境下準確定位和測深，適用于任意電壓等級的高壓線、密集和復雜管線條件，是管線探測的選擇定位模式。
4、多種測深方法
▶平移測深法：便于在復雜條件下亦能保證測深精度。▶直讀測深法：適用于單一管線條件測深和深度參考。
▍ 技術參數 ↴
地下管線探測儀發射機參數：
☪ 顯示：高清背光彩色液晶屏☪ 內置可充電鋰電池，充滿后連續工作時間10小時
地下管線探測儀接收機參數：
▍ 推薦組合 ↴
⇛ YLDL-2028地下管線探測儀+YLDL-2024數字式電纜故障定點儀+YLDL-2010智能電纜故障測試儀+YLDL-2055電纜測試直流高壓脈沖裝置+YBRC系列干式專用脈沖電容器
⇛ YLDL-2028地下管線探測儀+YLDL-2024數字式電纜故障定點儀+YLDL-2016智能電纜故障測試儀+YLDL-2055電纜測試直流高壓脈沖裝置+YBRC系列干式專用脈沖電容器
▍ 使用方法 ↴
地下管線探測儀使用方法
1、發射機
發射機的接線有三種方式：直接連接、電感耦合、感應方式�，F就三種方法的測試過程介紹如下：

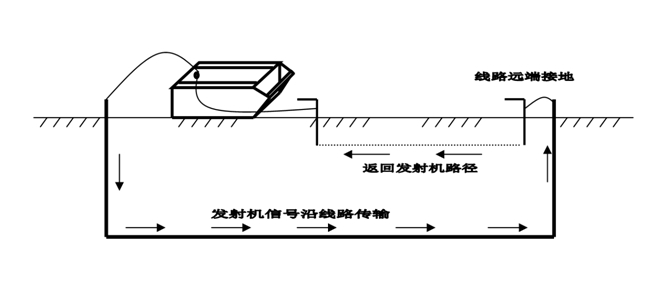

直接連接：
發射機直接與金屬電纜（管線）連接，（另一端接地）并在金屬電纜（管線）中產生 強信號，此種連接為 佳選擇。并且在此工作模式下，發射機在空間輻射的電磁波較少，發射機和接收機可以離得很近，接收機受到的干擾小。
（1）插入連接線
關閉發射機，將直連線插入發射機輸出插座。
（2）與導體連接
將連接導線的紅色引線與目標--不帶電的金屬部件相連。
（3）選擇接地方式
將連接導線的黑色引線盡量遠離電纜（管線），并與電纜（管線）成直角。尋找金屬現成接地點（如街道牌）。注意不要靠近附近任何地下導體。若沒有現成的接地點，可以用接地釬。將地釬盡量插入地下，然后接上黑色引線。為改善導電性能�？稍诎逑碌顾�
（4）選擇頻率
音頻：用于良好導體和長距離定位。
中頻：為音頻射頻的中間頻率
射頻：管路密集或有非金屬接頭的電纜（管線）的一般定位。
（5）選擇輸出功率
根據具體情況選擇高低檔。
（6）檢查環路電阻
發射機會自動檢查環路電阻并在液晶中顯示所測的阻值。電阻越高，導體的信號越弱。電阻阻值超過30KΩ時不能進行可靠定位�？梢愿淖兾恢�， 好在濕潤的土地上或在土地上澆水，從而減少地阻，如果必要，多次移動找到阻抗 小的點進行測量
注意：一定要在拔出地線之前關機，插好之后再開機。
警告：決不能與帶電電纜直接連接。在與電纜直接連接時一定要確定電纜已斷電
電感耦合：
如果無法與金屬電纜（管線）直接相連，第二個選擇是通過天線耦合將信號作用于金屬電纜（管線）上，將耦合鉗夾在電纜（管線）上，發射機通過感應夾鉗在導體上直接產生感應信號。
耦合鉗接地要求：
如果在金屬電纜（管線）上使用耦合鉗，則金屬電纜（管線）的兩端必須接地。
�。�1）連接測量夾鉗：關閉發射機，將耦合鉗插入發射機插座。
�。�2）安裝耦合鉗：將耦合鉗夾在金屬電纜（管線）上，位置應低于電路地，并確保耦合鉗齒口接觸良好。
（3）選擇頻率： 佳感應頻率—射頻
感應法
當操作者不可能接近電纜（管線）（不能進行直接或用耦合鉗定位）時，可采用此種方法，發射機內有一個可以給其下方的電纜（管線）感應信號的天線。當發射機處于開機狀態時，內部天線不斷發射信號，直到將連接直連線或耦合鉗插頭插入輸出插座。
發射器感應連接方式使用方便，在連接時不需要與被檢測電纜（管線）連接。但用此種方法信號亦會感應到目標電纜（管線）附近的其它電纜（管線）。還有一部分的信號能量耗損在周圍的土壤中。在發射機的10米范圍之內不能使用接收機，如果發射機使用高功率輸出，發射機與接收機的距離要求將更高。感應法不能給金屬井蓋或加強的混凝土路面下的電纜（管線）施加信號，因為信號將被井蓋或加強鋼筋網屏蔽掉。感應法使用時，電纜（管線）兩端必須接地。
（1）放置發射機
將發射機放置在目標電纜（管線）的正上方，發射機上的箭頭與導體方向一致。
（2）選擇頻率
應用此法應選擇射頻為 佳頻率。
（3）接收機
探測導體位置時，應不斷掃尋導體的兩邊，應檢查是否存在其它導體。
防止相鄰導體從目標導體上把信號引走，使你錯誤確定導體的位置和深度。
2、接收機的路徑尋蹤
（1）接收機開機。
（2）檢查電池電量，電池的電量不足時，請更換電池。
（3）設定頻率，按動頻率鍵，將接收機設定在所需頻率。如果采用主動定位模式，接收機的頻率應與發射機相匹配。選擇那個頻率取決于測試條件。音頻和射頻各有所長。音頻波長較大，傳遞距離遠，故一般先用音頻。如果信號突然減弱、消失或意外的拐彎、轉變，這時就必須再用射頻核實結果。
通常選用音頻是因為用此頻率時，臨近電纜（管線）很少互相串擾，導致尋蹤錯誤。音頻尋蹤范圍也更長。但射頻信號的穿透性更強，可以更容易穿透絕緣套管。輻射效率更高， 對于尋蹤急拐彎的電纜（管線）時，用射頻有時會比用音頻更好。這是因為射頻更能“穿透”斷開的屏蔽接頭或絕緣管套以及在鋼筋泥土附近也可以操作。當尋蹤信號突變時，這就可能表明是電纜（管線）的特性阻抗在此處發生了變化。因為射頻信號在目標電纜（管線）傳輸中不斷衰減，所以這種尋蹤信號的尋蹤范圍比較短。在使用感應耦合器中必須使用射頻作為信號。
○1靈敏度的設置
“增益加減”鍵用來增加或減小增益，可以提高和降低靈敏度。如果數字的讀數太低，調節“增益加”鍵使條形圖的讀數位于整個量程的40-50之間處。同樣，如果數字的讀數太高，調節“增益減”鍵使條形圖的讀數位于整個量程的40-50之間處。
○2選擇尋蹤方式
按模式鍵，選擇的波峰或波谷尋蹤方式。

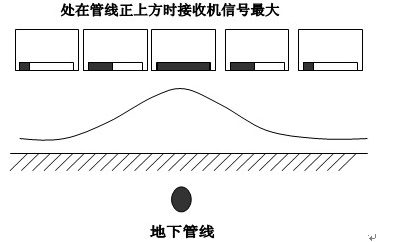

波峰法尋蹤
保持YLDL-2028接收機與地面大體垂直，在電纜（管線）上方移動接收器。當接收器在電纜（管線）路徑的正上方時，通過移動接收器可以得到 大值。見下圖。當你晃動接收器逐漸遠離電纜（管線）路徑時，條形圖及讀數（聲音響應頻率）會降低；當你晃動接收器在電纜（管線）路徑的正上方時，強度值 大段將顯示電纜（管線）的路徑。它同接收器的平面相一致。接著以合適的速度從發射器處開始尋蹤，同時左右移動搖晃接收器。注視表的峰值讀數的指示。
在尋蹤時，峰值的讀數可能會隨著接收器同發射器距離的變大而緩慢減小。調節增益鍵，可以補償信號的變化。如果表的讀數忽然在級別上發生變化（更高或更低），那你可能遇到下列情況：連接處，此信號會沿著線路朝多個方向傳播、電纜或電纜屏蔽有中斷、電纜（管線）的深度有變化、有絕緣配件、電纜的線路受潮太大或進水。
如果接收增益被設為 大也無法探測被測電纜（管線）的路徑時，這時就應將發射器與電纜（管線）的另一端連接，然后往回再次從剛才信號消失處重新尋蹤。在電纜（管線）為直線時每隔幾米做一個標記，在劇烈的拐彎處、有回路的地方以及電纜（管線）成束處應每隔幾十厘米做一個標記。當遇見上述情況時，接收器的峰值和零值指示同在直線尋蹤時有很大的不同。要多在有拐彎和分支的電纜（管線）上操作，以熟練掌握。

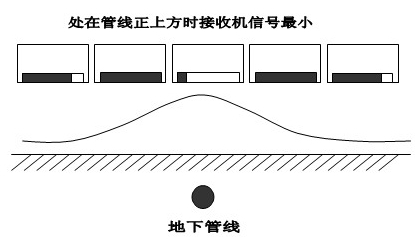

波谷法尋蹤
測量時須使接收機的機身平面與管道方向垂直，反之當平面與管道方向平行時，測得的強度 小。這個特性往往用來判定管道的走向。
通過在電纜（管線）的上方移動接收器。當接收器在電纜（管線）路徑的正上方時，接收器可得到 小的值，聲音響應也很小。當你晃動接收器偏離 小值時，表的讀數會上升到一個峰值段：并且聲音響應將在它的 高段。當接收器沿著峰值區晃動時，表的讀數將開始衰減。接著以適度的速度從發射器處開始尋蹤，同時左右搖晃接收器。注視信號強度大小及讀數指示。在尋蹤時，峰值表的讀數可能會隨著接收器同發射器距離的變大而緩慢的減小。按靈敏度調節鍵，你可以補償信號的變化。如果表的讀數忽然在級別上發生變化（更高或更低），那你可能遇到下列情況：
交接處，此信號會沿著線路朝多個方向傳播。電纜或電纜屏蔽有中斷。電纜（管線）的深度有變化。有絕緣配件。電纜的線路受潮太大或進水。
如果即使接收增益被設為 大也無法探測被測電纜（管線）的路徑時，這時就應將發射器與電纜（管線）的另一端連接，然后往回再次從剛才信號消失處重新尋蹤。
在電纜（管線）為直線時每隔幾米做一個標記，在劇烈的拐彎處、有回路的地方以及電纜（管線）成束處應每隔幾十厘米做一個標記。當遇見上述情況時，接收器的峰值和零值指示同在直線尋蹤時有很大的不同。請在有拐彎和分支的路徑上操作，以掌握它們。
深度測定——直讀法
YDL-2028接收機能直接按鍵測試深度。深度值顯示在LCD顯示面的頂部。深度測量在電纜（管線）尋蹤時能迅速測定導體的深度。先測定電纜（管線）的路徑，移到目標電纜（管線）正上方。離發射器至少大約4.5米。接收機的位置盡可能準確地位于電纜正上方。把接收器放在電纜（管線）路徑的正垂直的上面，放在地上。垂直拿著接收器，按動深度鍵。接收器將顯示測試的深度，并顯示在LCD上。電纜（管線）上的無源信號不適合用來進行深度測量，因為準確度不可靠。不要在電纜（管線）的彎頭或三通附近進行深度測量。要獲得高的精度，至少離開彎頭5米進行深度測量。
當有較大的干擾或發射機感應到附近電纜（管線）的信號時，進行深度測量是不準確的。
盡量避免使用感應法。如果別無選擇，發射機的位置至少離開深度測量點20米。使用測深度的功能時必須十分小心，因為地磁場和附近電纜（管線）對于這一測試的影響非常大。讀深度值時操作者應先檢查地磁場和附近電纜（管線）的資料請參考地磁場的判定和深度測試——45度角法。
直讀測深的方法雖然簡單，但讀取正確結果需要一定的條件，否則測量精度不高，甚至得到錯誤結果。應用直讀測深的條件之一是此時的波峰值和波谷測得的路徑要基本重合，一般應小于20厘米，否則誤差會很大。其二是直讀的深度要經過校正才能達到較高的可靠性，校正的因素包含：電纜（管線）埋設土壤的濕度，以及檢測信號的頻率，一般土壤濕度越大、檢測頻率越高，校正的系數就應越小，一般在0.8-0.95之間。簡單的辦法是找一個深度已知且無干擾的管段，測出直讀深度，與實際埋深相比求的校正系數。
測量埋深時要注意接收機的方向，盡量使接收機的線圈與電纜（管線）走向垂直，這個要求可以通過輕微轉動接收機，使面板上的顯示讀數達到 大值來達到。此外，還應注意：直讀埋深值是接收機機身地面到管道中心的距離。
把接收機從地面提高0.5米/18英寸重復進行深度測量檢查可疑的深度測量。如果測量到的深度增加的值與接收機提高的高度相同，表示深度測量是正確的。如果條件合適，深度測量的精度為深度的5%。然而，你有時可能不知道現場條件是否適合深度測量，所以應該采用以下的技術檢查可疑的讀數：
檢查深度測量點兩邊電纜（管線）的走向至少有5米是直的。
檢查10米范圍內信號是否相對穩定，并且在初始深度測量點的兩邊進行深度測量。
檢查目標電纜（管線）附近3至4米范圍之內是否有攜帶信號的干擾電纜（管線）。這是造成深度測量誤差 常見的原因，
近電纜（管線）感應了很強的信號可能會造成50%的深度測量誤差。
稍微偏離電纜（管線）的位置進行幾次深度測量，深度 小的讀數是 準確的，而且該處指示的位置也是 準確的。
深度測定——45度法
先移到需測試的點。通過路徑移動接收器直到你確定電纜的正確路徑。用波谷法式盡可能準確的標出電纜（管線）的路徑。把接收器的底端放在地面上，使得接收器成45度角。使接收器離開電纜（管線）路徑，接收器移動的路徑同電纜（管線）路徑成90度角，當指示為零值段時，標記上接收器底部所指地面位置。接收器同電纜（管線）路徑的距離就是電纜（管線）的深度。當兩測定值之差大于0.15米時，表明有別的電纜（管線）或金屬物質。

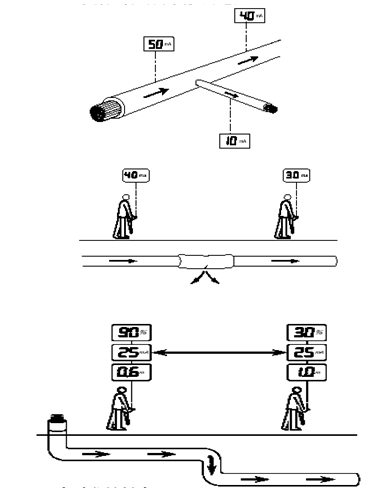

對于各種現場電纜（管線）定位時，YDL-2028接收機具有一個非常有用的功能。按下測深按鈕，YDL-2028顯示電纜（管線）深度和攜帶的電流。傳統的電纜（管線）儀僅顯示電纜（管線）的場強和大小。由于場強隨電纜（管線）深度變化，所以當定位不同平行地下電纜（管線）時，傳統的電纜（管線）儀會把用戶引入相鄰電纜（管線）。YDL-2028的電流測量功能可以準確區分平行電纜（管線），即使電纜（管線）的埋入深度不同，也能清楚的識別要追蹤的電纜（管線）。在地下電纜（管線）很多的情況下的目標電纜（管線）（同發射器相連的電纜（管線））通常會感應到它旁邊的電纜（管線）。這種情況下，被輻射導線中的信號傳到地面時可能比在目標電纜（管線）中的發射器的信號還要強。操作者這時將發現兩根或兩根以上的電纜（管線），這就要判別出目標電纜（管線）。用YDL-2028接收機測試電流的功能，操作者能讀出導體中音頻或射頻的電流。電流 高的通常表示的是目標電纜（管線）。在電纜（管線）密集的區域，接收機可能會在旁邊的干擾電纜（管線）上探測到比目標電纜（管線）更強的信號，因為它的深度比目標電纜（管線）淺。電流測量值 大的（而不是信號響應 強的）電纜（管線）才是施加了發射機信號的目標電纜（管線）。
50Hz信號的尋蹤YDL-2028接收機能測試電力線的頻率。這種方式對于地下主、次電力線的測試很有用處。在一定的環境下，這種方式也可以對水管、下水道、有線電視線、電話線。因為通常能發現這些類型的電纜（管線）的地面的會帶電的。接收器選擇50/60Hz頻率，工作模式為波峰法或波谷法。尋蹤方式與主動信號尋蹤方式相同。由于這種方式快捷而方便，因而十分的實用。先要知道一個參考點，并緊記在這個區域內的可能會產生相同尋蹤信號的導線。在這種方式中，不需要使用發射機。
1、掃測和搜索（感應搜索）
感應搜索是探測未知電纜（管線）的 可靠技術。這種搜索方法需要發射機和接收機和兩個操作員。這種搜索方法被稱為“兩人搜索”。在開始搜索之前，確定要搜索的區域和電纜（管線）通過該區域可能的方向。并把開發射機設定于感應模式。第1個人操作發射機，第二個人操作接收機。當發射機經過電纜（管線）時將信號施加到電纜（管線）上，然后在發射機上游或下游20米遠的接收機就可以探測到該信號。發射機的方向與估計的電纜（管線）的方向保持一致。第二個人提著接收機在要搜索的區域的起始位置，接收機的天線的方向保持與可能的地下電纜（管線）的方向垂直。將接收機調到不會接收到直接從空中傳播過來的發射機信號的 高的靈敏度。當發射機與接收機的方向保持正確之后，兩個操作人員平行地向前移動。提著接收機的操作人員在向前走動的過程中，前后移動接收機。發射機將信號施加到正下方的電纜（管線），再由接收機探測到該信號。在接收機探測到的峰值的位置在地面上做好標志。在其它可能有電纜（管線）穿過的方向重復搜索。
2、感應技巧：
保持與發射機之間的距離在感應模式下，發射機除了給目標電纜（管線）發射信號，還會向空氣中發射信號，這可能會給在發射機附近的探測工作造成干擾。要檢查接收機探測到的是電纜（管線）的信號，而不是直接從發射機發射出來的信號，移動發射機一兩米，如果電纜（管線）也隨之移動的話，這表明接收機離發射機的距離太近。另一種檢查接收機是否接收到發射機信號的方法是把接收機指向發射機，如果接收機的響應大小不變或增加，說明接收機接收到的是直接從空中傳播過來的發射機信號。在這種情況下降低發射機輸出功率并降低接收機的靈敏度。接收機可能還要離開發射機25至30米。不要把發射機放在井蓋上，因為這樣會阻止信號到達電纜（管線）。

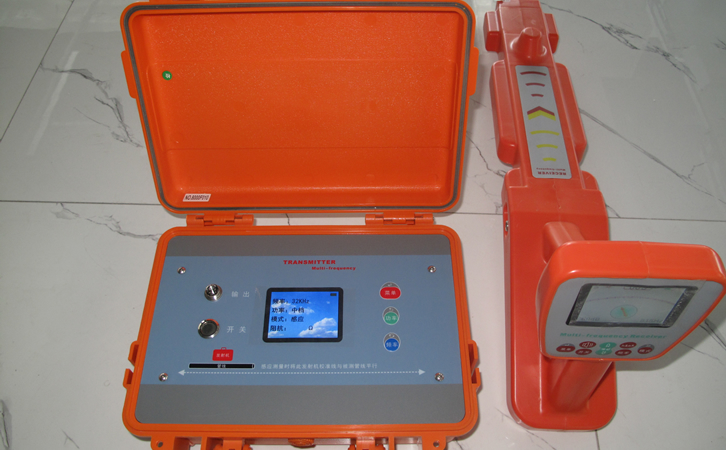

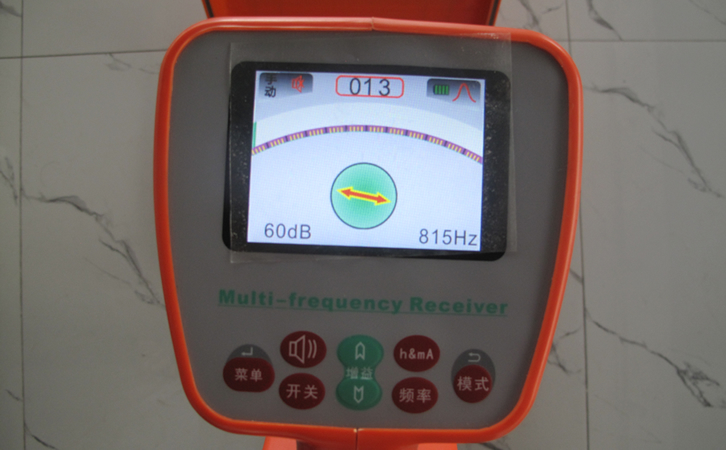

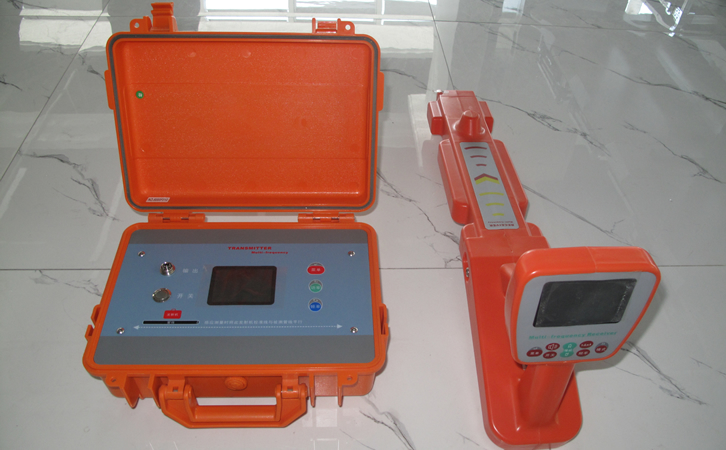

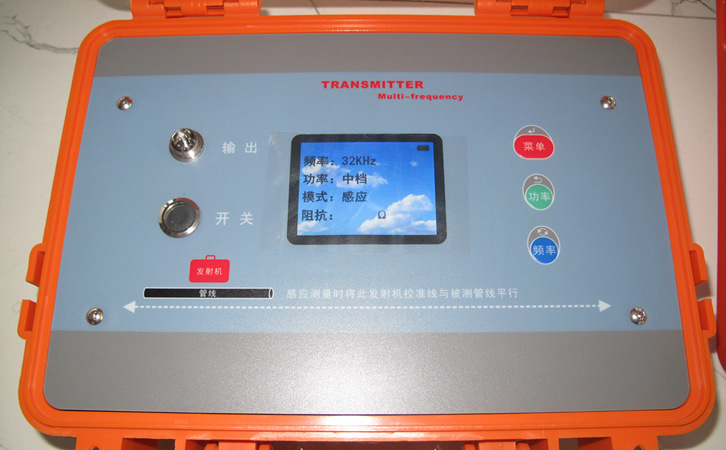

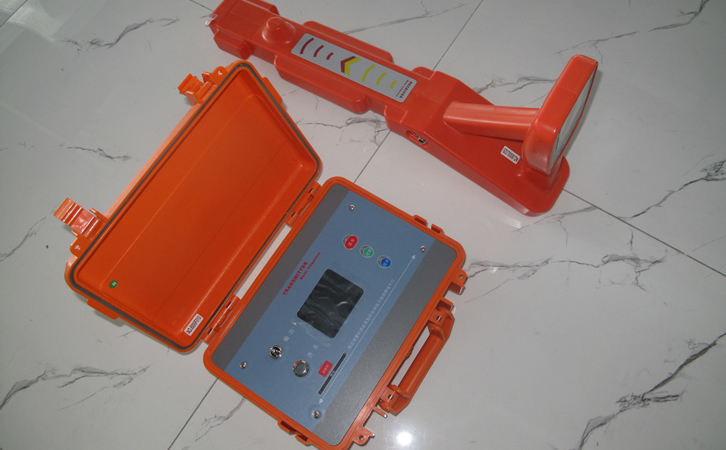

▍ 產品實拍 ↴
