▍ 簡要說明 ↴
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。常規工頻耐壓試驗中需要大容量的試驗變壓器或諧振變壓器，設備笨重造價高，使用也不方便。因此，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，超低頻高壓發生器不但能有同樣的等效性，而且超低頻高壓發生器的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。
▍ 功能特點 ↴
♦ 電流、電壓、波形數據均直接從高壓側采樣獲得，數據準確。
♦ 具有過壓保護功能，當輸出超過設定的限壓值時，儀器將停機保護，動作時間小于20ms。
♦ 具有過流保護功能，設計為高低壓雙重保護，高壓側可按設定值進行準確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
♦ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
♦ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應
▍ 技術參數 ↴
◧ 輸出額定電壓：根據試品選擇合適型號。
◧ 輸出頻率：0.1Hz、0.05Hz、0.02Hz。◧ 電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載，以便穩定發電機的運轉速度，否則儀器將不能正常工作。
▍ 超低頻系列產品規格 ↴
|
型號 |
額定電壓 （峰值） |
帶載能力 |
電源保險管 |
產品結構、重量 |
|
30/1.1 |
30kV |
0.1Hz，≤1.1μF |
10A |
控制器：4kg 升壓器：25kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
40/1.1 |
40kV |
0.1Hz，≤1.1μF |
10A |
控制器：4kg 升壓器：25kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
50/1.1 |
50kV |
0.1Hz，≤1.1μF |
15A |
控制器：4kg 升壓器：35kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
60/1.1 |
60kV |
0.1Hz，≤1.1μF |
20A |
控制器：4kg 升壓器：45kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
80/1.1 |
80kV |
0.1Hz，≤1.1μF |
20A |
控制器：4kg 升壓器：45kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
90/1.1 |
90kV |
0.1Hz，≤1.1μF |
20A |
控制器：4kg 升壓器：55kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
▍ 使用方法 ↴
1.連線方法
串聯式結構是我公司在原單體式結構的基礎上改進的新產品，使體積和重量都減小了，且一機多用。單聯時額定輸出電壓30KV/50KV；串聯時額定輸出電壓80KV。
⑴、單聯連線方法：

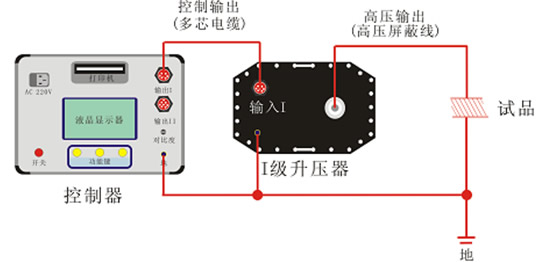

30kV用法：單獨使用第I級升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，額定輸電壓為40Kv。連接線方式如下圖。

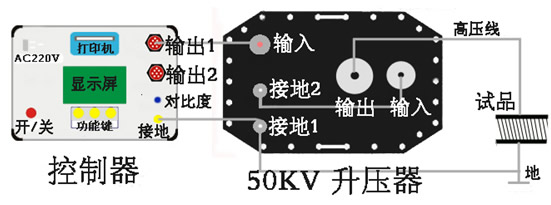

50kV用法：單獨使用第II級升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，額定輸電壓為50Kv。連接線方式如下圖。
⑵、串聯式連線方法：

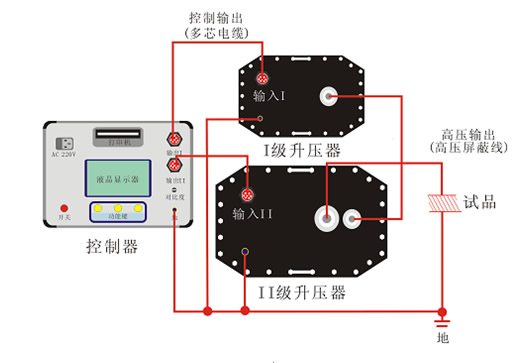

額定電壓大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），串聯連線方式如下圖。開機后，在參數設置欄中將連接方式設為“串聯”。

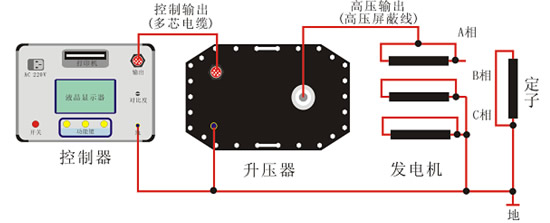

發電機的超低頻耐壓試驗方法
